Componentes

Protoboard

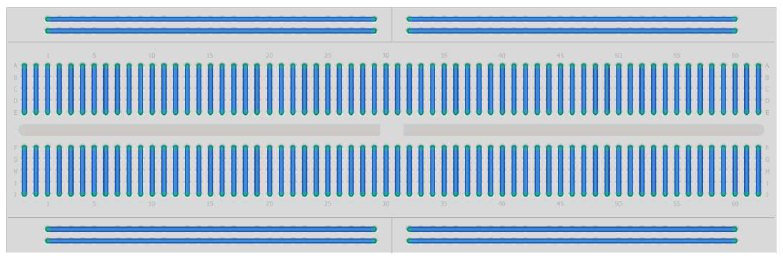

O protoboard é uma placa de plástico que contém pequenos furos e ligações internas. Os furos nas extremidades superior e inferior estão interligados na horizontal, enquanto os furos do meio são interligados na vertical. A figura a seguir ilustra as ligações internas da protoboard.

Led

O led é um componente que emite uma luz quando uma corrente passa por ele (o ativa). O led tem dois pinos, um mais longo e outro mais curto.

Resistor

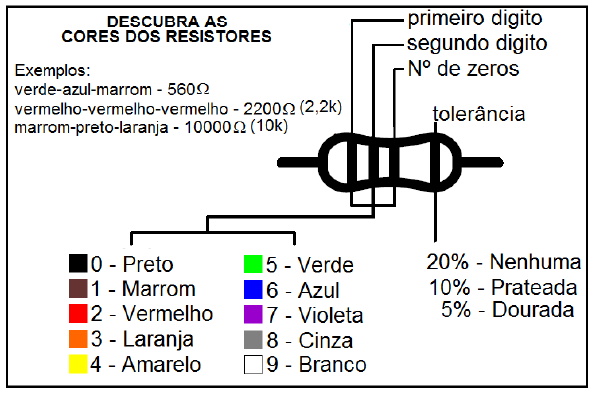

O resistor é um componente que limita a corrente elétrica que passa pelo circuito. O "valor" do resistor é baseado em um código de cores, como mostra a figura a seguir.

Pushbutton

Quando o pushbutton (ou chave momentânea) é apertado os contatos entre os terminais de cada lado são ligados entre si, permitindo a passagem de corrente elétrica.

Há quatro pinos, sendo que os dois pinos de cada lado já estão em contato. Quando o botão é apertado, os quatro pinos entram em contato.
